550t單線箱梁架橋機
收藏

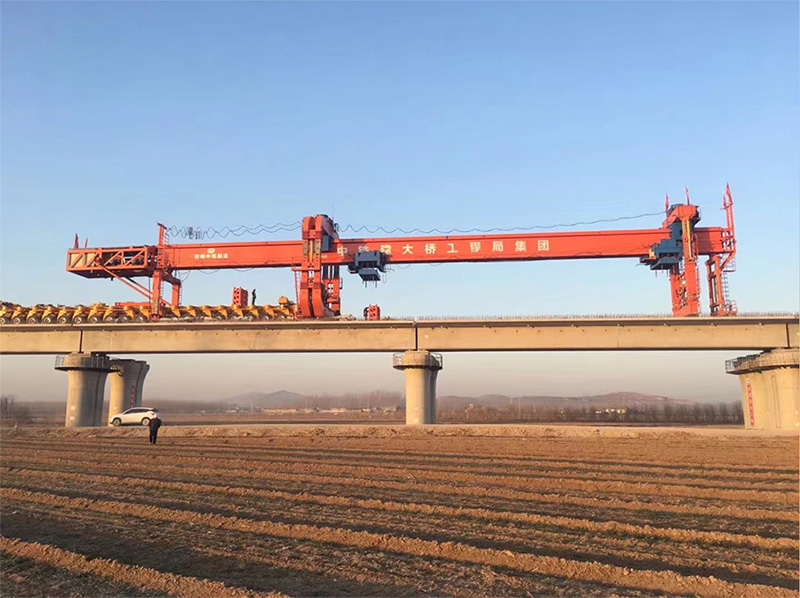

550t單線箱梁架橋機在魯南客專架梁 DJ型單線箱梁架橋機是邯鄲中鐵橋梁機械有限公司自主研發的用于架設客運專線32米、600噸及以下跨度的預應力鋼筋混凝土單線箱梁的施工設備。該機主要由機臂、曲梁、前后吊梁行車、0號柱、1號柱、2號柱、3號柱、電氣及控制系統、液壓系統等組成。 該機具有機臂能上下升降，前后伸縮，左右橫移擺頭，適應單線箱梁架梁施工達到梁片一次落梁到位，并且滿足小曲線架梁； 2號柱柱體與曲梁旋轉、柱體縱梁與上橫梁旋轉的雙旋轉功能滿足架橋機通過隧道；采用齒輪齒條傳動使伸縮機臂及吊梁走行運行平穩；吊梁行車采用五行星減速機，四點起吊三點平衡，加裝末級制動保證吊梁安全；柱體伸縮量大，方便大坡道架梁、末孔架設和低位橋間轉移等特點。 該機落到低位時可以通過運梁車馱運進行橋間轉移，也可以通過單線箱梁隧道。具有運輸組裝快捷方便、自動化程序高的特點。 與DJ型單線箱梁架橋機配套使用的運梁設備有整體式運梁車和分體式運梁車兩種型式。 |
